Cuplarea cu tambur cu bilă WLZ este împărțită în principal în două tipuri: tipul de gaură dreaptă și tipul spline în funcție de diferite metode de conectare la capătul arborelui. Ele diferă prin proiectare, funcție și aplicare, după cum urmează:
一, tip de gaură dreaptă (tip cilindric de gaură)
Caracteristici de proiectare

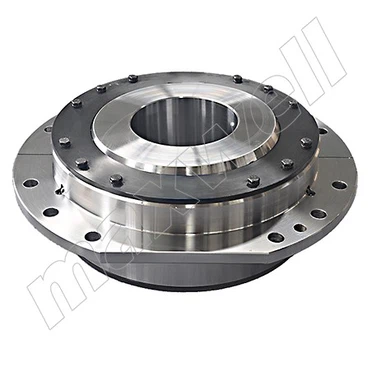

Forma găurii arborelui: gaura interioară a cuplajului este o gaură cilindrică netedă, de obicei conectată la arborele de transmisie prin șurub de cheie + set șurub sau potrivire de interferență.
Metoda de instalare: arborele și cuplarea sunt fixate prin taste plate sau mânecă de expansiune, iar poziționarea axială depinde de blocarea inelului sau a șuruburilor.
Caracteristici funcționale
Potrivit pentru raportul de transmisie fixă: structură simplă, potrivită pentru ocazii cu o precizie ridicată de centrare și transmisie de cuplu stabilă.
Ușor de reglat: poziția axială poate fi reglată prin intermediul cheii, dar capacitatea de a compensa abaterea unghiulară este slabă.
Capacitate de încărcare: depinde de calea de cheie sau de interferența, potrivită pentrucuplu mediu.
Aplicare tipică
Tambur macarale:Potrivit pentru încărcarea ușoară până la medie și transmisia tamburului bine centrată.
Transportor, echipament metalurgic: utilizat în ocazii în care nu este necesară reglarea frecventă a distanției arborelui.
2, tip spline
Caracteristici de proiectare

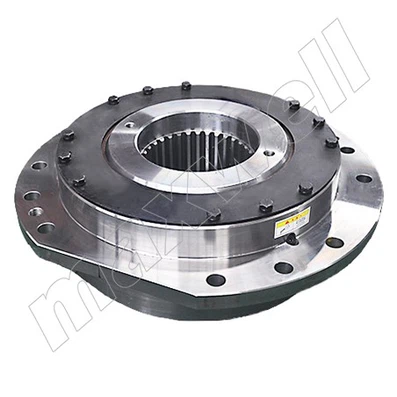

Forma găurii arborelui: gaura interioară a cuplajului este o splină splină deschisă sau un spline dreptunghiular, care cooperează cu partea spline a arborelui de transmisie.
Metoda de instalare: Arborele și cuplarea sunt plasate prin splină, permițând alunecarea axială și cuplul de transmitere în același timp.
Caracteristici funcționale
Compensare plutitoare axială: Structura spline permite cuplajului să se deplaseze axial pentru a se adapta la cerințele plutitoare ale tamburului (cum ar fi deplasarea axială atunci când se retrage frânghia de sârmă).
Abilitate puternică de compensare unghiulară: combinată cu structura articulațiilor cu bilă, poate compensa abaterile radiale și unghiulare în același timp, potrivite pentru condiții de lucru dinamice.
Transmisie ridicată a cuplului:Spline are o suprafață mare de plasare și o capacitate mai bună de încărcare decât tipul de gaură dreaptă, potrivit pentru sarcini grele și ocazii de mare viteză.
Aplicații tipice
Echipament mare de ridicare(cum ar fi macarale de port, macarale metalurgice): adaptați -vă la plutirea și urârea tamburului.
Fabricile de rulare și utilaje miniere: utilizate în sistemele de transmisie cu cuplu ridicat și ajustări dinamice frecvente.
