Cuplaj pentru păianjen cu discuri de frână

Cuplaj pentru păianjen cu discuri de frână

Este echivalent cu un „cuplaj + frână” din două-în-unu-poate transmite putere și poate efectua frânarea de urgență. Este deosebit de potrivit pentru echipamentele care trebuie să se oprească rapid sau să împiedice alunecarea.

Trimite anchetă

Descriere

Descrierea produselor

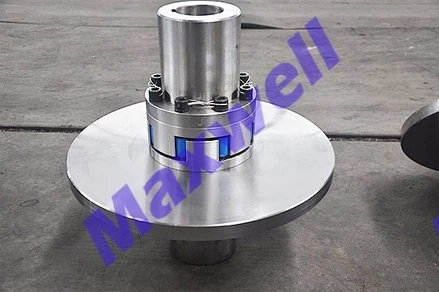

一, compoziție structurală

product-555-369

1.. Placă elastică cu flori de prune (strat de mijloc)

Fabricat din cauciuc sau poliuretan, cu proeminențe în formă de petale

Funcție: vibrație tampon, tolerează abaterea instalării arborelui

2. Disc de frână din metal (pe ambele părți sau o parte)

Disc de oțel cu suprafață de frecare

Funcție: etrier extern de frână, obțineți oprirea de urgență

3.. Flanșă/mânecă (partea de conectare)

Folosit pentru conectarea arborelui motorului și echipamentului

2, funcții de bază

Transmisie de putere: transmite puterea de rotație ca cuplajele obișnuite
Frânare: obțineți oprirea de urgență în câteva secunde prin discuri de frână (frâne automate când este oprită puterea)
Absorbția de șoc: plăcuțele de floare de prune absorb vibrația echipamentelor și protejează rulmenții

3, Ghid de întreținere pentru Blossom Elastic Cupling cu discul de frână

一, inspecție zilnică (o dată pe săptămână) product-555-369
1. "Uită -te"

Verificați dacă placa de floare de prune este crăpată sau deformată (cum ar fi verificarea uzurii anvelopelor)

Observați dacă există pete de ulei sau zgârieturi adânci pe suprafața discului de frână (care afectează efectul de frânare)

2. "Ascultă"

Fie că există un sunet „scârțâit” în timpul funcționării (poate că placa de floare de prune îmbătrânește)

Indiferent dacă există un sunet metalic ascuțit la frânare (semnal de uzură a plăcuței de frână)

3. "Atingeți"

Atingeți temperatura de cuplare după oprirea (încălzire anormală ≈ lubrifiere slabă)

product-555-369

2, întreținere regulată (la fiecare 3-6 luni)
1.. Întreținerea plăcuțelor de floare de prune

Curățați praful (folosiți o perie, nu folosiți un pistol cu apă de înaltă presiune!)

Verificați uzura (grosimea petală trebuie înlocuită dacă uzura depășește 3 mm)

2.. Întreținerea sistemului de frână

Măsurați grosimea plăcuței de frână (înlocuiți dacă grosimea rămasă este mai mică de 2 mm)

Curățați discul de frână (folosiți bumbac cu alcool pentru a îndepărta petele de ulei)

3. Strângerea șurubului

Verificați toate șuruburile cu o cheie de cuplu (valoarea specificată este pe etichetă)

product-1080-764

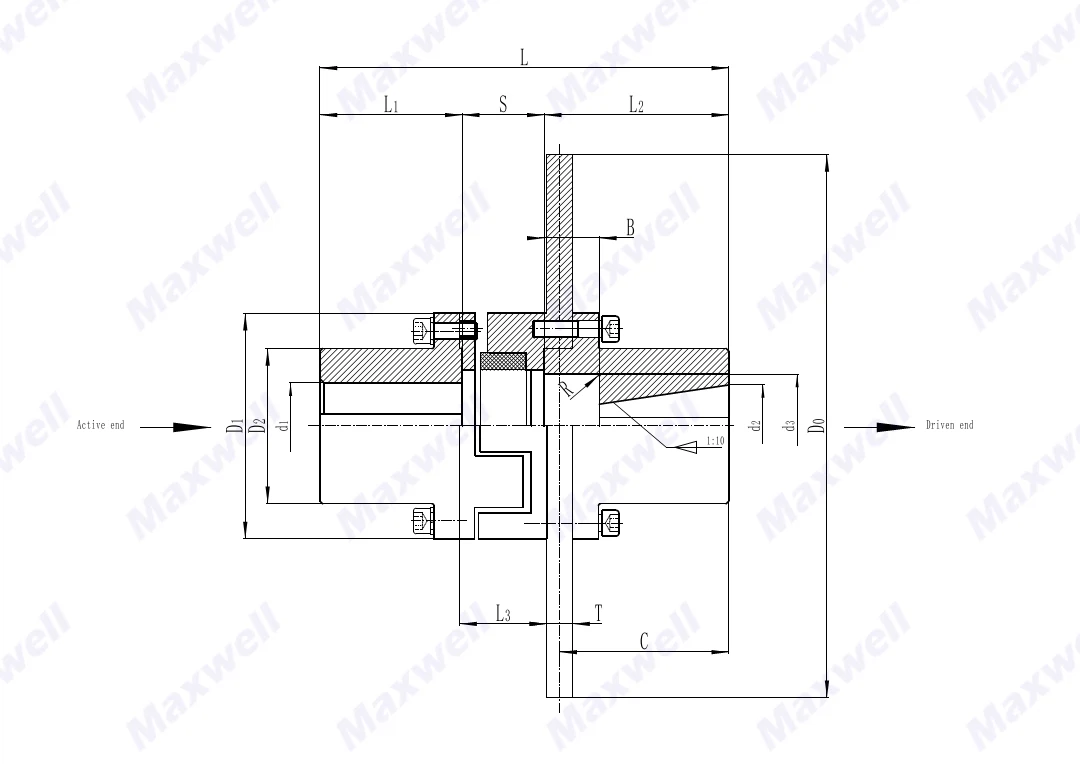

MLPK Plum Blossom Cuplaj elastic cu discul de frână
Model	Cuplul norminal	Cuplu de frânare	Viteză admisibilă	Diametrul găurii arborelui	Lungimea găurii arborelui L1 L2 Y Z mm	L	S	L3	D1	D2	B	d3	R	C	D6xt	Model elastic	Masa	Inerție rotativă
	N.m	N.m	R/min	d1 d2		mm									mm		kg	kg.m²
MLPK6	630	1800	3500	35,38	85	231	67	71	145	85	22	65	2	70	355x20	MT6-6	27	0.279
				40,42	112	291								100	400x20		35	0.452
				45,48,55										95	450x30		55	0.99
MLPK7	1120	2850	3250	45,48	112	291	67	71	170	110	28	80	2	95	400x30	MT7-B	54	0.66
				50,55											450x30		62	1.02
				60,63,65	142	351								125	500x30		71	1.51
Mlpk8	1800	4950	3000	50,55	112	300	76	81	200	135	28	95	2.5	94	400x30	MT8-B	76	0.80
				60,63	142	360								124	450x30		84	1.16
				65,70											500x30		93	1.66
				71,75											560x30		150	2.48
MLPK9	2800	7740	2800	60,63	142	364	80	86	230	160	35	116	2.5	124	500x30	MT9-6	116	1.78
				65,70,71,75											560x30		128	2.61
				80,85,90.95	172	424								154	630x30		143	3.98
MLPK10	4500	11940	2600	70,71,75	142	379	95	101	262	180	40	140	2.5	124	500x30	MT10-6	139	2.12
				80,85	172	439								154	560x30		150	2.96
				90,95											630x30		168	4.33
				100,110	212	519								194	710x30		185	6.66
MLPK11	7100	17550	2250	80,85	172	455	111	117	300	200	40	150	3	154	800x30	MT11-6	189	4.70
				90,95											710x30		225	6.92
				100,110,120	212	535								194	80x30		250	10.5
MLPK12	11200	29100	2000	90,95	172	469	124	130	360	225	45	160	3	154	710x30	MT12-B	143	8.29
				100,110,120,125	212	548								194	800x30		311	13.55
				130,	252	628								234	900x30		374	20.57
MLPK13	12500	40050	1800	100,110,120,125	212	548	124	130	400	225	50	160	3	194	900x30	MT13-6	390	21.38
				130,140	252	628								234	1000x30		441	29.12
MLPK14	20000	42000	1500	110,120,125	212	548	124	130	460	260	50	180	4	194	1000x30	MT14-B	467	30.67
				130,140,150	252	628								229	1000x40		550	40.75
MLPK15	25000	50000	1200	120,125	212	559	135	141	500	300	60	215	5	194	1000x30	MT15-B	548.2	35.72
				130,140,150	252	639								234	1250x30		652.2	43.03
				160,170,180	302	739								279	1250x30		751.6	54.17
MLPK16	31500	63000	1000	130,140,150	252	639	135	141	550	340	70	250	5	234	1000x30	MT16-6	598.2	38.81
				160,170,180	302	739								284	1250x30		702.2	46.12
				190,200	352	839								329	1250x30		801.6	57.26
