Cuplajul motorului cutiei de viteze este un dispozitiv de transmisie-greu, bazat pe principiul angrenării angrenajului. Este un cuplaj dublu, rigid, flexibil. Structura sa de bază este alcătuită din două jumătăți de cuplare a angrenajului tamburului cu dinți externi și două manșoane cu dinți interni. Cuplul este transmis prin imbinarea dinților interni și externi.

Trimite anchetă

Descriere

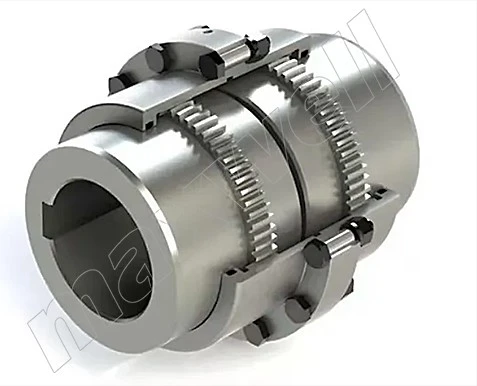

Cuplaj motor cutie de viteze GIICL

descrie

Cuplajul motorului cutiei de viteze este un dispozitiv de transmisie{0}}greu, bazat pe principiul angrenării angrenajului. Este un cuplaj dublu, rigid, flexibil. Structura sa de bază este alcătuită din două jumătăți de cuplare a angrenajului tamburului cu dinți externi și două manșoane cu dinți interni. Cuplul este transmis prin imbinarea dinților interni și externi.

Materialele utilizate pentru cuplarea motorului cutiei de viteze sunt, în general, 42CRMO, 45#, 40CR și alte materiale-de înaltă calitate pentru fabricarea de precizie. Selectarea materialului specific trebuie să se bazeze pe condițiile reale de lucru ale clientului

Diferența dintre cuplarea angrenajului GIICL și GIICLZ

Diferențele structurale

GIICL (angrenaj intern dublu)

Manșon de viteză interioară dublu: Ambele capete sunt structuri de angrenaje interne, conectate la echipament pe ambele părți prin manșoane de angrenare externe.

Arborele de angrenare extern intermediar: secțiunea din mijloc este o roată dințată externă, care se îmbină cu manșoanele interne duble ale angrenajului la ambele capete pentru a forma o structură de angrenare a angrenajului în formă de tambur dublu-.

Design simetric: potrivit pentru situațiile în care abaterile trebuie compensate pe ambele părți, cum ar fi reglarea centrarii echipamentului la ambele capete.

GIICLZ (un singur angrenaj intern)

Manșon interior unic + manșon extern: un capăt este un manșon intern, iar celălalt capăt este un manșon extern, care este conectat direct la echipament.

Design asimetric: de obicei, un capăt este fix (cum ar fi partea motorului), iar celălalt capăt este plutitor (cum ar fi partea de sarcină), potrivit pentru compensarea unei singure-laturi.

Capacitate de compensare

GIICL dublu angrenaj intern

Compensare în două-căi: poate compensa simultan abaterile radiale, unghiulare și axiale de pe ambele părți, potrivite pentru scenarii complexe de aliniere.

Cantitate de plutire mai mare: datorită structurii duble de cuplare a motorului, permite un unghi de deviere mai mare și deplasare radială.

GIICLZ un singur angrenaj intern

Compensare-unidirecțională: compensează în principal abaterea de pe o parte a conexiunii, potrivită pentru nevoile simple de aliniere.

Cantitate de plutire mai mică: capacitățile de compensare a deformarii și deplasării sunt puțin mai mici decât structura dublă a angrenajului intern.

Produsele noastre

gearbox motor coupling

Instrucțiuni de selecție și comandă pentru cuplarea cu roți dințate

Principiul de funcționare al cuplajului de transmisie a puterii este: este format din dinți interni și dinți externi în formă de tambur-cu aceeași formă de dinte și modul; trebuie să fie aliniat cu cei doi arbori ai cutiei de viteze și ai motorului pentru a transmite cuplul nominal în intervalul nominal telescopic și domeniul unghiular.

Instrucțiuni de selecție
În general, cuplarea motorului cutiei de viteze trebuie verificată în trei aspecte la selectarea acestuia

01 Verificarea rezistenței

n----Viteza de cuplare (r/min)

TC---Calcul de cuplu (KN.m) Tn--Cuplu de inginerie

T------Cuplu teoretic T=9355N/n K---Coeficient de stare de lucru

N-----Rata de antrenare (KW) K1--Factor de corecție a cuplului

02 Calculul vitezei de funcționare a cuplajului (cu arbore intermediar și manșon intermediar)

Viteza cuplajului trebuie sa indeplineasca urmatoarele conditii Prima viteza critica a cuplajului cu arbore intermediar

n Mai mic sau egal cu |n|

n Mai mic sau egal cu 0,75nk D----Diametrul arborelui intermediar (mm)

或n Mai mare sau egal cu 1,35 nk A----Distanța dintre punctele de capăt ale lățimii dintelui

n_k---- 1prima viteză critică a cuplajului (r/min) manșonului angrenajului extern la ambele capete (mm)

Viteza 1 critică de cuplare cu arbore intermediar

D----Diametrul arborelui intermediar (mm)

d-----Diametru interior manșon intermediar (mm)

A-----Distanța dintre punctele de capăt ale lățimii manșonului angrenajului extern la ambele capete (mm)

03 Verificarea interferențelor

Compensarea unghiulară admisibilă Δ a cuplajului angrenajului tamburului este de 1 grad 3'. Dacă eroarea de instalare este mare, unghiul axei dintre manșonul extern al angrenajului și inelul interior al angrenajului depășește valoarea admisă, ceea ce va cauza inevitabil interferență între dinții interni și externi și va cauza daune. Valoarea nu trebuie să depășească 1/2Δ.
Δy=AtanΔ (mm)
A-----Distanța dintre punctele de capăt ale lățimii dintelui manșonului angrenajului extern la ambele capete (mm)

Producători de cuplaje motor cutie de viteze

Crane Maxwell Co..Ltd se concentrează pe furnizarea de cuplaje de înaltă-precizie,-calitate înaltă pentru domeniul industrial.
Spuneți-ne de ce aveți nevoie, inginerii noștri profesioniști vor răspunde imediat și vor lucra cu dvs. pentru a selecta și calcula produsele de cuplare mai potrivite pentru a realiza mai bine conceptul dvs. de transmisie cu arbore.

soluție unică{0}

echipa profesionista

calitate superioară

Contactați acum

Desen cuplaj motor cutie de viteze GIICL

Gearbox Motor Coupling Drawing

Parametrii de cuplare a motorului

Parametrii de bază și dimensiunile principale ale cuplajului de viteze GIICL
Model	Cuplul normal Tn KN. m	Viteza Admisibilă 【n】 (rmin)	Diametrele orificiului arborelui	Lungimea orificiului arborelui		D	D1	D2	C	H	A	B	e	Inerția de rotație (kg/m2)	Cantitatea de grăsime ml	Masa Kg
			d,.d2	Y Seria lungă	Y Seria scurtă
GIICL1	0.63	6500	16,18,19	42	-	103	71	50	8	2.0	36	76	38	0.0016	51	3.4
			20,22,24	52	38									0.0030		3.2
			25,28	62	44									0.0031		3.3
			30,32,35	82	60									0.0032		3.5
GIICL2	1.00	6000	20,22,24	52	-	115	83	60	8	2.0	42	88	42	0.0024	70	4.6
			25,28	62	44									0.0023		4.1
			30,32,35,38	82	60									0.0024		4.5
			40,42,45	112	84									0.0025		4.6
GIICL3	1.60	5600	22,24	52	-	127	95	75	8	2.0	44	90	42	0.0044	68	6.1
			25,28	62	44									0.0042		5.5
			30,32,35,38	82	60									0.0045		6.3
			40,42,45,48,50,55,56	112	84									0.0101		6.9
GIICL4	2.80	5100	38	82	60	149	116	90	8	2.0	49	98	42	0.0205	87	9.5
			40.42,45,48,50,55,56	112	84									0.0228		11.3
			60.63,65	142	107									0234		10.5
GIICL5	4.50	4600	40,42,45,48,50,55,56	112	84	167	134	105	10	2.5	55	108	42	0.0418	125	15.9
			60,63,65,70,71,75	142	107									0.0444		16.0
GIICL6	6.30	4300	45,48,50,55,56	112	84	187	153	125	10	2.5	56	110	42	0.0706	148	21.2
			60,63,65,70,71,75	142	107									0.0777		23.0
			80,85,90	172	132									0.0809		22.1
GIICL7	8.00	4000	50,55,56	112	84	204	170	140	10	2.5	60	118	42	0.103	175	27.6
			60,63,65,70,71,75	142	107									0.115		33.1
			80,85,90,95	172	132									0.1298		39.2
			100,(105)	212	167									0.151		47.5
GICL8	11.20	3700	55,56	112	84	230	186	155	12	3.0	67	142	47	0.167	268	35.5
			60,63,65,70,71,75	142	107									0.188		42.3
			80,85,90,96	172	132									0.210		49.7
			100,110,(115)	212	167									0.241		60.2
GIICL9	18.00	3350	60,63,65,70,71,75	142	107	256	212	180	12	3.0	69	146	47	0.316	310	55.6
			80,85,90,95	172	132									0.356		65.6
			100,110,120,125	212	167									0.413		79.6
			130,(135)	252	202									0.470		95.8
GIICL11	35.50	2700	70,71,75	142	107	325	276	235	14	3.5	81	170	47	1.454	550	97
			80,85,90,95	172	132									1.096		114
			100,110,120,125	212	167									1.235		138
			130,140,150	252	202									1340		161
			160,170,(175)	302	242									1.588		189
GIICL12	56	2450	75	142	107	362	313	270	16	4.0	89	190	49	1.623	695	128
			80,85,90,95	172	132									1.828		150
			100,110,120,125	212	167									2.113		205
			130,140,150	252	202									2.400		213
			160,170,180	302	242									2.728		248
			190,200	352	282									3.055		285
GIICL13	80	2200	150	252	202	412	350	300	18	4.5	98	208	49	3.951	1019	222
			160,170,180(185)	302	242									4.363		246
			190,200,220(225)	352	282									4.541		242
GIICL14	125	2000	170,180(185)	302	242	462	20	335	22	5.5	172	296	63	8.025	2900	421
			190,200,220	352	282									8.800		476
			240,250	410	330									9.275		544
GIICL15	180	1800	190.200,220	352	282	512	470	380	22	5.5	182	316	63	14.300	3700	608
			240,250,260	410	330									15.850		696
			280(285)	470	340									17.450		786
GIICL16	250	1600	220	352	282	580	522	430	28	70	209	354	67	23.925	4500	799
			240,250,260	410	330 380									26.450		913
			280,300,320	470										29.100		1027
GIICL17	355	1400	250,260	410	330 340 450	644	142	490	25	10	194	364	67	43.095	4900	1176
			260(295)300,320	470										47.525		1322
			340,360(345)	550										53.725		1352
GIICL18	500	1210	280(295)300,320	470	380	726	654	540	28	80	222	430	75	78.525	7000	1698
			340,360,380	550	450									87.750		1948
			400	650	540									99.500		2278
GIICL19	710	1050	340,320	470	340	818	748	630	32	80	232	440	75	136.750	8900	2249
			300,(350)360,380(390)	550	450									153.750		2591
			400,420,440,450,460,470	650	540									175.500		3026
GIICL20	1000	910	360,380,(390)	550	450	928	838	720	32	10.5	247	470	75	261.750	11000	3384
			400,420,440,450,460,480,500	650	540									299.000		3984
			530(540)	800	680									360.750		4430
GIICL21	1400	800	400,420,440,450,460 480,500	650	540	1022	928	810	40	11.5	255	490	75	461.600	13000	3912
			530,560,600	800	680									449.400		3754
GIICL22	1800	700	450,460,480,500	650	540	1134	1036	915	40	13.0	265	510	75	734.300	16000	4970
			630,560,600,630	800	680									837.00		5408
			670,(680)	-	780									785.400		4478
GIICL23	2500	610	530,560,600,630	800	680	1282	1178	1030	50	14.5	299	580	80	1517.00	28000	10013
			670,(700)710,750,(770)	-	780									1725.00		11553
GIICL24	3550	500	560,600,630	800	680	1428	1322	1175	50	16.5	317	610	80	2486.00	33000	12915
			670,(700),710,750	-	780									2838.50		15015
			800,850	-	880									3131.75		16615
GIICL25	5600	420	670,(700),710,750	-	780	1664	1538	1390	50	19.0	325	620	80	5082.00	43000	15760
			800,850	-	880									5344.10		15515
			900,950	-	980									5484.00		15054
			1000(1040)	-	1100									5615.20		14513
