Cuplaj arbore angrenaj ZKES

Cuplajul cu disc de frana este un cuplaj cu transmisie si franare integrate, special conceput pentru echipamente industriale care necesita franare rapida si prevenire sigura a caderii. Poate fi conectat direct la frânele hidraulice, electromagnetice sau pneumatice prin integrarea discului de frână pentru a realiza funcții de frânare precise și de urgență.

Trimite anchetă

Descriere

Descrierea produselor

Caracteristici de bază

gear coupling design Design doi-în-unul

• Funcția de transmisie: Cuplul este transmis prin dinții tamburului sau elemente elastice pentru a compensa deviația arborelui (radial ±1,5 mm/unghiular ±1 grad).

• Funcția de frânare: disc de frână de mare-rezistență integrat pe marginea exterioară, potrivit pentru diferite tipuri de frâne (cum ar fi etriere hidraulice, frâne electromagnetice).

Super durabilitate

• Material disc de frână: oțel aliat-rezistent la uzură (cum ar fi 42CrMo) sau fontă cu-crom ridicat (rezistent la căldură-600 de grade ).

• Tratamentul suprafeței dintelui: călire + șlefuire, duritate HRC50-55, viață crescută de 3 ori.

Adaptare flexibilă

• Suportă interfețe standard ISO/DIN/AGMA.

• Acoperire opțională anti-rugină (cum ar fi placarea cu nichel) sau material din oțel inoxidabil (mediu chimic/marin).

Ghid de selectare a cuplajului arborelui angrenaj

Confirmați încărcarea

• calculați cuplul real × 1,5 factor de siguranță.

Adaptarea la mediu

• Selectați discuri de frână rezistente la căldură-pentru medii cu temperaturi ridicate.

• Selectați șuruburi din oțel inoxidabil + strat anti-rugină pentru medii umede.

Determinați dimensiunea cuplajului
• Determinați cuplul sistemului / cuplul nominal al motorului.
• Determinați cuplul de frânare și diametrul discului de frână.
• Cuplul nominal TKN al cuplajului trebuie să fie mai mare decât cuplul nominal al motorului sistemului.
• Cuplul de frânare existent sau cuplul de impact al sistemului trebuie să fie mai mic decât Tkmax.
• Verificaţi dacă diametrul arborelui se potriveşte cu alezajul butucului.
• Verificaţi transmisia cuplului a conexiunii arborelui-butucului.
• Verificaţi viteza maximă admisă şi nealinierea admisă a arborelui.

Detalii despre produs

Problemă comună

Cât este timpul de livrare?

În general, dacă nu există stoc sau produse personalizate, va dura aproximativ 35 de zile. Ora exactă depinde de cantitatea de mărfuri.

Dacă suprafața produsului este acoperită cu ulei anti-rugină?

Vom aplica un strat de ulei anti-rugină pe suprafața cuplajului pentru a ne asigura că produsul pe care îl primiți este protejat de rugină în timpul transportului și depozitării și rămâne în condiții optime de utilizare.

Se oferă video de inspecție?

Vă oferim orice videoclip de care aveți nevoie, inclusiv videoclipuri de inspecție

Suportați servicii personalizate?

Sustinem servicii personalizate si putem oferi solutii de cuplare personalizate in functie de nevoile dumneavoastra specifice. Fie că este vorba de dimensiuni speciale, materiale non-standard sau cerințe speciale de performanță, echipa noastră de ingineri poate personaliza cele mai potrivite produse de cuplare pentru dvs.

Soluții personalizate de cuplare a arborelui angrenajului

Suntem un profesionistproducator cuplaj arbore angrenajcu capacități complete de-proces, inclusiv prelucrare, cementare și călire, șlefuire a angrenajului și testare. Va putem oferi solutii standard sau personalizate pentru proiectele dumneavoastra. Dacă sunteți în căutarea unui furnizor de încredere, vă rugăm să nu ezitați să ne contactați. Vă vom oferi cele mai potrivite specificații de produs și soluții tehnice.

Vă rugăm să ne trimiteți cerințele dvs. și vă vom oferi asistență profesională cât mai curând posibil.

Contactați acum

Parametrii tehnici

Tip de cuplare			ZKES 02	ZKES 04	ZKES 06	ZKES 08	ZKES 10	ZKES 13	ZKES 15	ZKES 17	ZKES 19
TKN		Nm	500	1000	1850	3150	5000	8000	13000	18000	24000
TKNmax		Nm	1000	1800	3150	5300	8500	10500	21500	24000	40000
nmax		1/min	3500	3000	2500	2500	2300	2300	2000	1800	1400
L		mm	260	300	387,5	460,5	482,5	507,5	552,5	644	708
ØdG	plictisitor pilot	mm	-	28	28	38	38	48	58	58	78
ØdG	max. plictisitor	mm	50	65	75	100	100	110	145	165	190
ØDF		mm	72	92	108	140	140	158	206	235	270
ØDH		mm	110	135	60	200	200	225	290	320	370
IG1		mm	88	108	150	190	190	190	195	235	235
MA1 la μ=0,14		Nm	35	69	20	295	295	295	580	580	1000
ØdM	Pilot plictisitor	mm	-	-	28	38	38	48	58	80	90
	max. plictisitor	mm	48	60	75	95	105	125	150	165	180
	max. plictisitor la din. balansare	mm	42	54	70	85	95	115	140	155	170
ØdM2		mm	67	86	108	130	151	179	213	232	261
ØdM3		mm	86	108	129,5	159	184	220	255	282	312
ØdM4		mm	117	152	178	213	240	280	318	347	390
IM1		mm	172	192	237,5	270,5	292,5	317,5	357,5	409	473
IM3		mm	80	85	106	124,5	133,5	141	164	186	225
IM4		mm	5	5	6	6	6	6	6	8	8
MA2 la μ=0,14		mm	12	25	45	80	80	125	125	125	190
Disc de frână ØA*b1					* proiectare, greutate m, moment de inerție J
Ø200*20		kg	11,5
Ø200*20		kgm²	0,034
Ø250*20		kg	14,3	20,2
Ø250*20		kgm²	0,070	0,091
Ø315*20		kg	18,7	24,8
Ø315*20		kgm²	0,159	0,181
Ø355*20		kg		28,2
Ø355*20		kgm²		0,271
Ø355*30		kg			52,0
Ø355*30		kgm²			0,437
Ø400*30		kg			58,2	79,8
Ø400*30		kgm²			0,658	0,775
Ø450*30		kg			65,9	87,4	104,4
Ø450*30		kgm²			1,007	1,119	1,232
Ø500*30		kg			74,6	96,2	113,2	152,3
Ø500*30		kgm²			1,497	1,611	1,723	2,090
Ø560x30		kg			86,3	107,8	125,0	164,0	223,3
Ø560x30		kgm²			2,316	2,424	2,545	2,910	3,686
Ø630x30		kg				123,0	140,1	179,4	238,7	295,3
Ø630x30		kgm²				3,774	3,887	4,269	5,040	5,875
Ø710x30		kg				142,9	159,9	199,3	258,6	315,1	415,1
Ø710x30		kgm²				5,988	6,100	6,495	7,261	8,076	10,067
Ø800x30		kg							283,7	340,1	440,2
Ø800x30		kgm²							10,830	11,628	13,621

Tag-uri populare: cuplaj arbore angrenaj zkes, China zkes cupla arbore angrenaj producători, furnizori, fabrică, Cuplarea accelerometrului, Cuplarea condensatorului, Cuplarea mașinii CNC, Cuplarea sistemelor de energie regenerabilă, Cuplarea invertorului, Actuator cuplat cu celule de încărcare

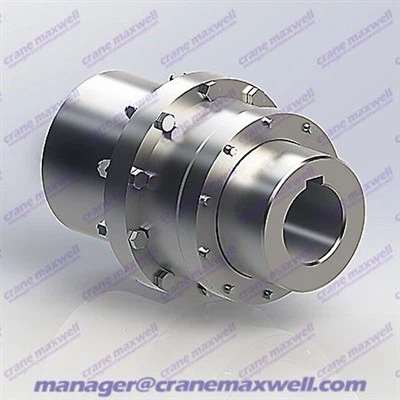

Cuplaj cu jumătate de viteză GICLZ
